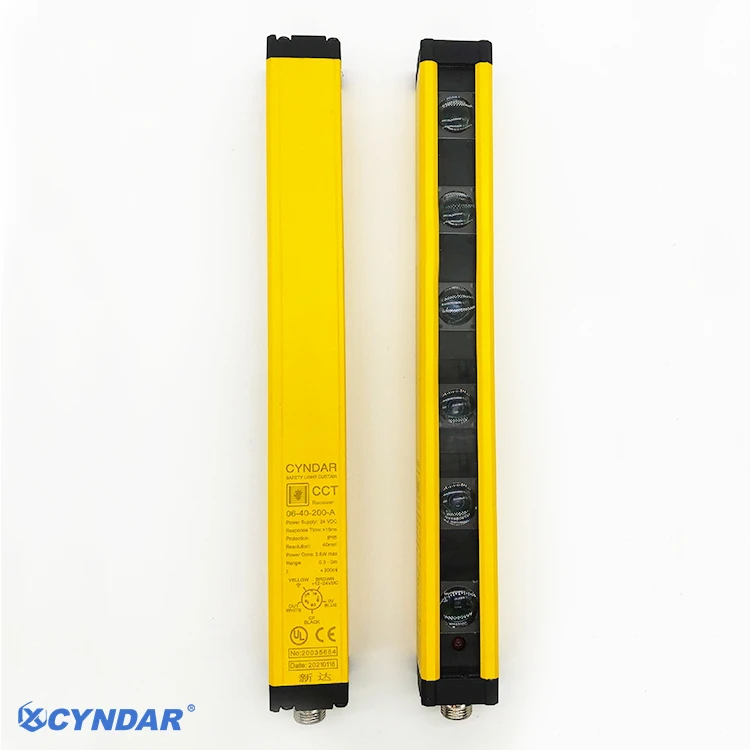

اینٹی- مداخلت سیفٹی لائٹ کرٹین|سی سی ٹی 18-10-170 2بی بی سینڈر

پروڈکٹ کا نام

سیفٹی لائٹ پردہ

متعلقہ پیرامیٹرز

ہلکے پردے کی شکل

فائرنگ کا طریقہ

آپٹیکل محور وقفہ کاری

10 ملی میٹر

14 ملی میٹر

20 ملی میٹر

25 ملی میٹر

30 ملی میٹر

40 ملی میٹر

80 ملی میٹر

200 ملی میٹر

پتہ لگانے کی درستگی

18 ملی میٹر

22 ملی میٹر

28 ملی میٹر

33 ملی میٹر

38 ملی میٹر

48 ملی میٹر

88 ملی میٹر

208 ملی میٹر

روشنی کے شہتیروں کی تعداد

6,8...32

6,8...32

4,6...32

6,8...32

4,6...32

4,6...32

4,6...20

4,6...12

تحفظ کی اونچائی

آپٹیکل ایکسس سپیسنگ × (بیم کی تعداد - 1)

پتہ لگانے کا فاصلہ

30~3000mm(A)،30~6000mm(B)

الیکٹریکل ڈیٹا

پاور سپلائی وولٹیج

DC12/24V

موجودہ کھپت

200mA سے کم یا اس کے برابر

جوابی وقت

15ms سے کم یا اس کے برابر

آؤٹ پٹ

NPN/PNP قسم، 500mA کے موجودہ انجیکشن کے ساتھ، 1.5V سے کم وولٹیج ڈراپ کے ساتھ، جس میں قطبیت، شارٹ-سرکٹ اور اوورلوڈ تحفظ شامل ہے۔

سوئچنگ عناصر

PNP کرسٹل یا/NPN ٹرانجسٹر

کنٹرولر

CCA,CCA2(AC110-220V-ریلے آؤٹ پٹ-اختیاری، سنگل چینل)

سیفٹی ریلے

SRC106(DC24V ریلے آؤٹ پٹ - اختیاری، دوہری-چینل)

آؤٹ پٹ کی حالت

جب تمام نظری محور روشن ہوتے ہیں، وصول کنندہ آن ہوتا ہے (سبز روشنی اس کی نشاندہی کرتی ہے)۔

اشارے کی روشنی

پروجیکٹر: پاور انڈیکیٹر لائٹ (سرخ)؛ وصول کنندہ: آؤٹ پٹ انڈیکیٹر لائٹ آن ہے (سبز) / مسدود (سرخ)

مکینیکل ڈیٹا

طول موج

805 ملین

روشنی کا ذریعہ

ماڈیولڈ اورکت ایل ای ڈی

کراس-سیکشنل ڈائمینشنز

30mmx30mm

شیل مواد

ایلومینیم مرکب، اختتامی کور: ABS کو تقویت یافتہ نایلان۔

الیکٹریکل انٹرفیس

انٹرفیس کی تعداد

2 (ٹرانسمیٹر اور وصول کنندہ)

انٹرفیس کی اقسام

7 پن، M12 کنیکٹر

ماحولیاتی ڈیٹا

تحفظ کا درجہ

آئی پی 65

روشنی کی مداخلت کے خلاف مزاحمت

10000lux (واقعہ کا زاویہ 5 ڈگری سے بڑا یا اس کے برابر)

محیطی روشنی کے خلاف مزاحمت

تاپدیپت روشنی: موصول ہونے والی سطح پر روشنی کی شدت 3000 لکس ہے۔ سورج کی روشنی: موصول ہونے والی سطح پر روشنی کی شدت 10000 لکس ہے۔

محیطی درجہ حرارت

ورکشاپ: -10 - 40 ڈگری (لیکن منجمد نہیں)، اسٹوریج: -25 سے 55 ڈگری

محیطی نمی

ورکشاپ: 35 - 85% RH، اسٹوریج: 35 - 95% RH

پیکجنگ

معیاری صنعتی ماحول

قابل اجازت کیبل کی لمبائی

100m

مثال کا ماڈل:CCT 08-40-280 2AA-5m

اینٹی-مداخلت سیفٹی لائٹ کرٹین CCT: 8 بیم، 40 ملی میٹر آپٹیکل ایکسس اسپیسنگ، 280 ملی میٹر کا پتہ لگانے کی اونچائی، عام طور پر بند NPN آؤٹ پٹ کے دو سیٹ، 3m سے-بیم، 5m کیبل۔

سی سی ٹی

08-

40-

280

2

A

A

-5m

پروڈکٹ سیریز

بیم کی تعداد

آپٹیکل محور وقفہ کاری

تحفظ کی اونچائی

آؤٹ پٹ کی مقدار

آؤٹ پٹ طریقہ

فاصلے کا احساس کرنا

ڈیٹا کیبل کی لمبائی

سی سی ٹی

04

06

08

...

32

10:10 ملی میٹر

14: 14 ملی میٹر

20: 20 ملی میٹر

25:25 ملی میٹر

30:30 ملی میٹر

40:40 ملی میٹر

80:80 ملی میٹر

200: 200 ملی میٹر

مؤثر مصنوعات کی اونچائی : اونچائی=(بیم کی تعداد - 1) * وقفہ کاری

2:آؤٹ پٹ کے دو سیٹ

A: NPN عام طور پر بند (NC)

B: PNP عام طور پر بند (NC)

C: NPN عام طور پر کھلا (NO)

D: PNP عام طور پر کھلا ہے (NO)

A: 0.03-3M

B: 0.03-6M

معیاری ترتیب: 3 میٹر (متعین نہیں)

4m: 4 میٹر

5m: 5 میٹر

...

30m: 30 میٹر

ماڈل

نام

وضاحتیں

آؤٹ پٹ

تفصیل

LCBP1

ہلکے پردے کا کنٹرولر

AC 110~220V

1NC+1نہیں

ایل سی بی پی 2

ہلکے پردے کا کنٹرولر

AC 110~220V

1NC+1نہیں

ایس آر سی 106

سیفٹی ریلے

ڈی سی 24V

3NC+1نہیں

دوہری-چینل، دستی/خودکار ری سیٹ قابل انتخاب

نام

تصویر

طول و عرض

درخواست

ٹی-ٹائپ سکرو

CA02/معیاری ترتیب

سائیڈ نالی کی تنصیب کے طریقہ کار کے لیے

دائیں-زاویہ بریکٹ

CA04/معیاری ترتیب

سی سی ٹی اختتامی بڑھتے ہوئے طریقہ کے لئے

محدب نٹ

CA03/اختیاری

سائیڈ نالی کی تنصیب کے طریقہ کار کے لیے

سٹینلیس سٹیل پائپ سپورٹ

CA01/اختیاری

نلی نما تنصیب کے طریقہ کار کے لیے
